直径仅为22mm的合页柱轴让三段式的Hahn KT-RV 可以在门上绝对安静地完成工作。根据所使用的系统型材,它可以移动重达160kg的门扇,而且调节简便。悬挂门扇的高度可以调节 + 3 mm和 - 3 mm。在水平方向上,调节为 + 3 mm和 - 3 mm。 调节可根据需要无级变化。密封压力可以通过将轴套转动 ± 0.4 mm 来调节。
即使进行极限调节,外观也不会发生偏移。为了获得更高品质的外观,该合页还提供银色 EV1 作为标准颜色。100% 的快捷通道保障,例如,在医院、无障碍通道以及人流量大的地方,Hahn KT-RV 是优雅的选择。
材料
由高强度挤压铝制成
安装方式
在门框和门扇上直接螺丝安装
承重
根据型材最大160kg
调节
门扇可以6个方向进行调节 • 水平无极调节 ± 3 mm • 高度无极调节 ± 3 mm • 密封压力调节 ± 0,4 mm
认证
• CE - 认证 EN1935:2002,11级合页 • SKG 2 星
颜色规格
可以提供阳极氧化银色和 RAL色系所有颜色
应用
左开门 / 右开门都适用
K78110000 = EV 1 黑色塑料部件
K781G0000 = RAL 9016 白色塑料部件
K78150000 = RAL 8077 黑色塑料部件
K78190000 = 特殊颜色, 黑色塑料部件。例如,RAL 9001

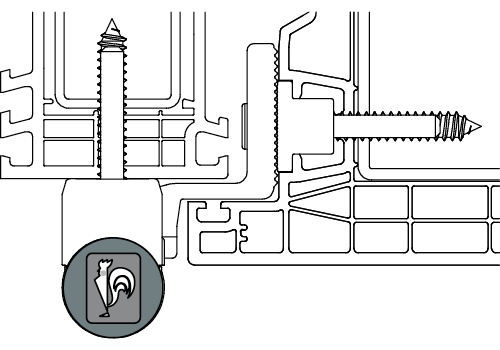

K78110001 = EV 1 黑色塑料部件
K781G0001 = RAL 9016 白色塑料部件
K78150001 = RAL 8077 黑色塑料部件
K78190001 = 特殊颜色, 黑色塑料部件。例如,RAL 9001

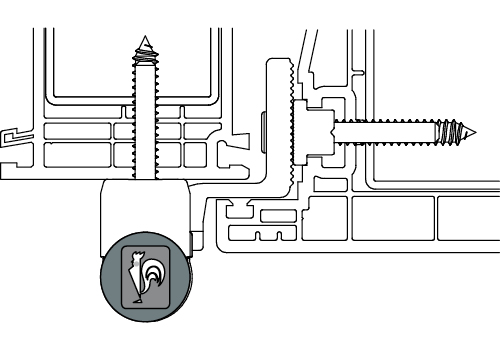

K78110002 = EV 1 黑色塑料部件
K781G0002 = RAL 9016 白色塑料部件
K78150002 = RAL 8077 黑色塑料部件
K78190002 = 特殊颜色, 黑色塑料部件。例如,RAL 9001
KT-RV, 3段式: 3 7 4 0 1 0/4(5*) 1 11
Service class
3
3级,常用型。用于经常使用门的合页。
durability
7
>级别 7: 20万次测试周期(只是门合页)
weight of test door
4
4级,试验门质量80kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
确保安全使用的基本要求所有合页能够满足。因而这里只有级别 1。
corrosion resistance
0/4(5*)
0级:无腐蚀保护/4级:240小时盐雾试验(5级:480小时盐雾测试*)
intrusion protection
级别 1: 用于防盗门,同时取决于 对各种防盗门的防盗性合页所起的作用进行合理性的评价。
hinge class
11
Class 11: Hinges comply with very frequent use
适用于逃生路线的门 * 5 级符合 DIN EN 1670:2007/AC:2008
