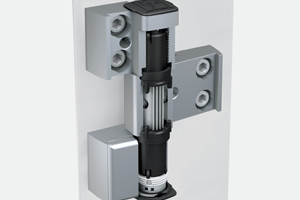

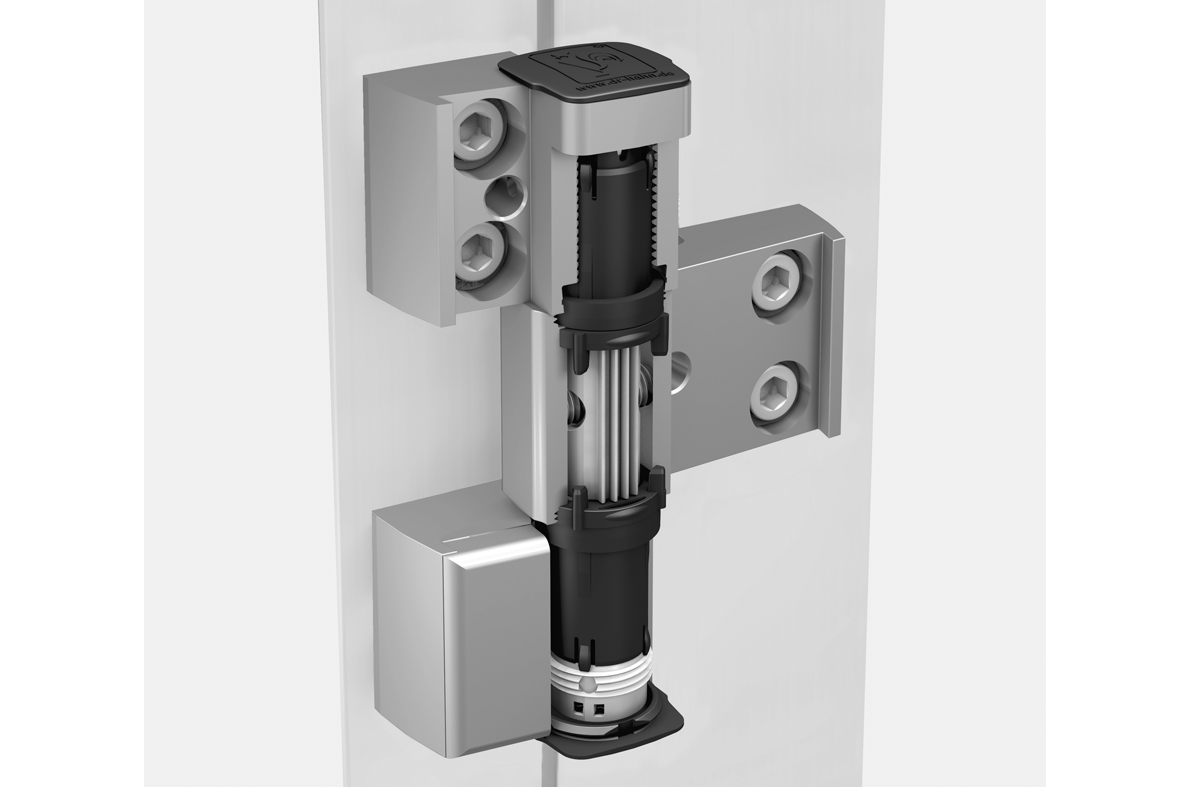

这款合页适用于许多应用场合。Hahn 60 AT 系列可以在几乎所有的型材系统上被广泛运用。合页的门框和门扇部分各自配有无需保养的轴套,以便长期使用。相对于几十万的循环次数,它改善了滑移性能。旋转合页在6个方向进行调节 - 通过单人操作和无需拧松固定螺丝。Hahn锚固螺栓与60 AT 系列的组合给工场带来更多的稳定性和增值性.
材料
由挤压铝制成
固定方式
通过锚固螺丝,锚固螺栓或者通过15和21mm宽度的背板固定
规格
二种轴心距: 20 mm 和 36 mm
承重
根据型材规格最大达到 220 kg
调节
门扇在挂住的情况下进行6个方向调节:
特别许可
通过防烟和防火大门的检测
颜色规格

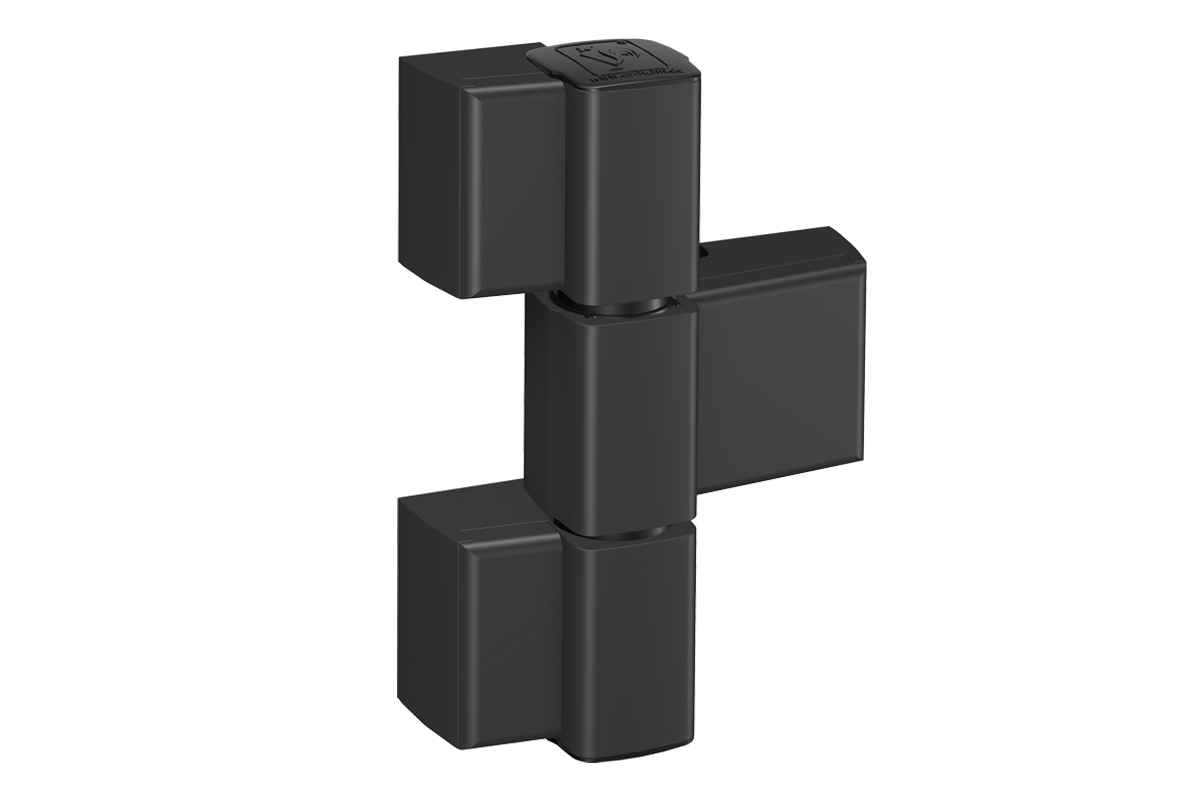

阳极氧化处理色和RAL色系所有颜色的合页可以供货
SERIE 60 AT 3-段式: 4 7 5 1 1 4 1 12
Service class
4
级别 4: 极为强大的使用。门用合页适用频繁激烈的使用
durability
7
>级别 7: 20万次测试周期(只是门合页)
weight of test door
5
级别 5: 检测门承重100 kg
fire resistance
1
级别 1: 适用防火/防烟门 (EN 1634-1)
safty of use
确保安全使用的基本要求所有合页能够满足。因而这里只有级别 1。
corrosion resistance
4级:240小时盐雾试验
intrusion protection
级别 1: 用于防盗门,同时取决于 对各种防盗门的防盗性合页所起的作用进行合理性的评价。
hinge class
12
级别 12: 该级别合页
该分类 4 7 5 1 1 4 1 12 表示如下: (4)表示合页具有很高的性能,(7)是通过20万次开启次数的疲劳试验,门的承重达到(5*) 100 kg ,(1)适用防火/放烟,(4)耐腐蚀性达到 240 h,可用于(1)防盗门上。 *)此外根据标准EN 1935,完成20次开启次数200 kg承重,和5次开启次数300 kg承重的测试。该产品持有至少6.0 kN抗剪负载的证明。

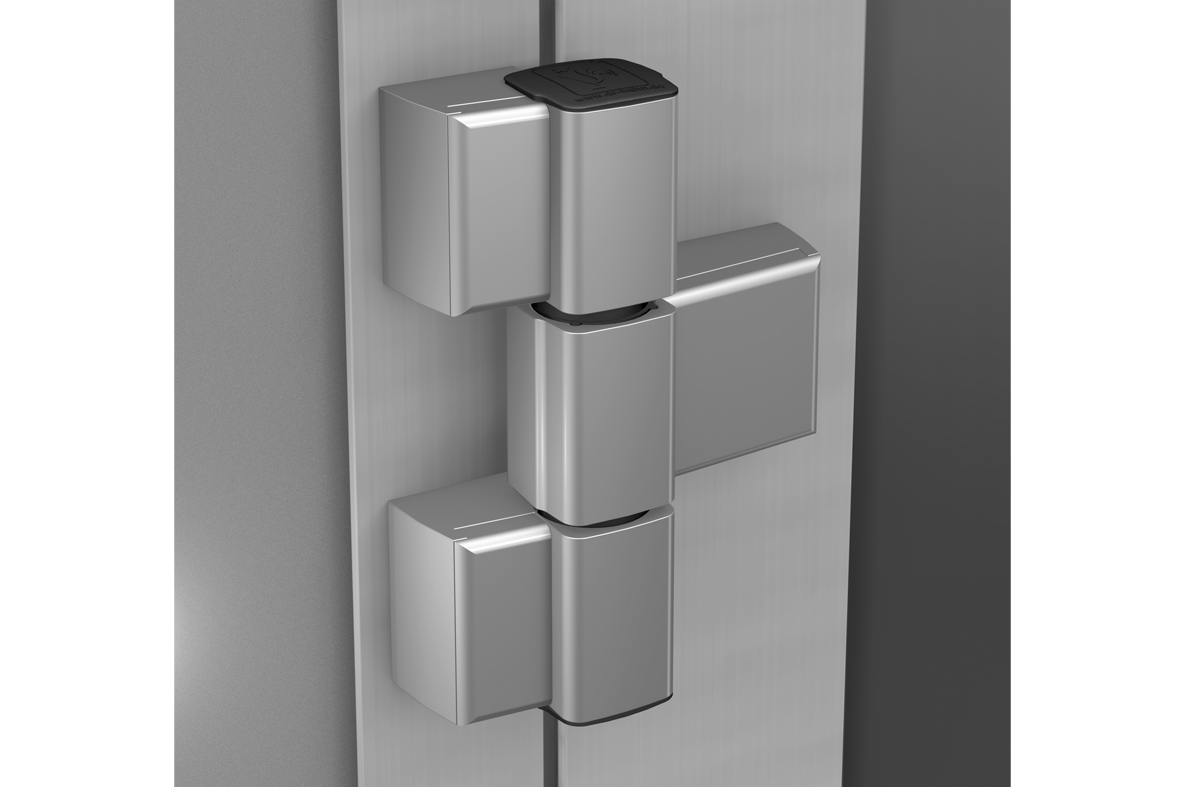

SERIE 60 AT 3-段式
Rollenband AT
VL-Band AT

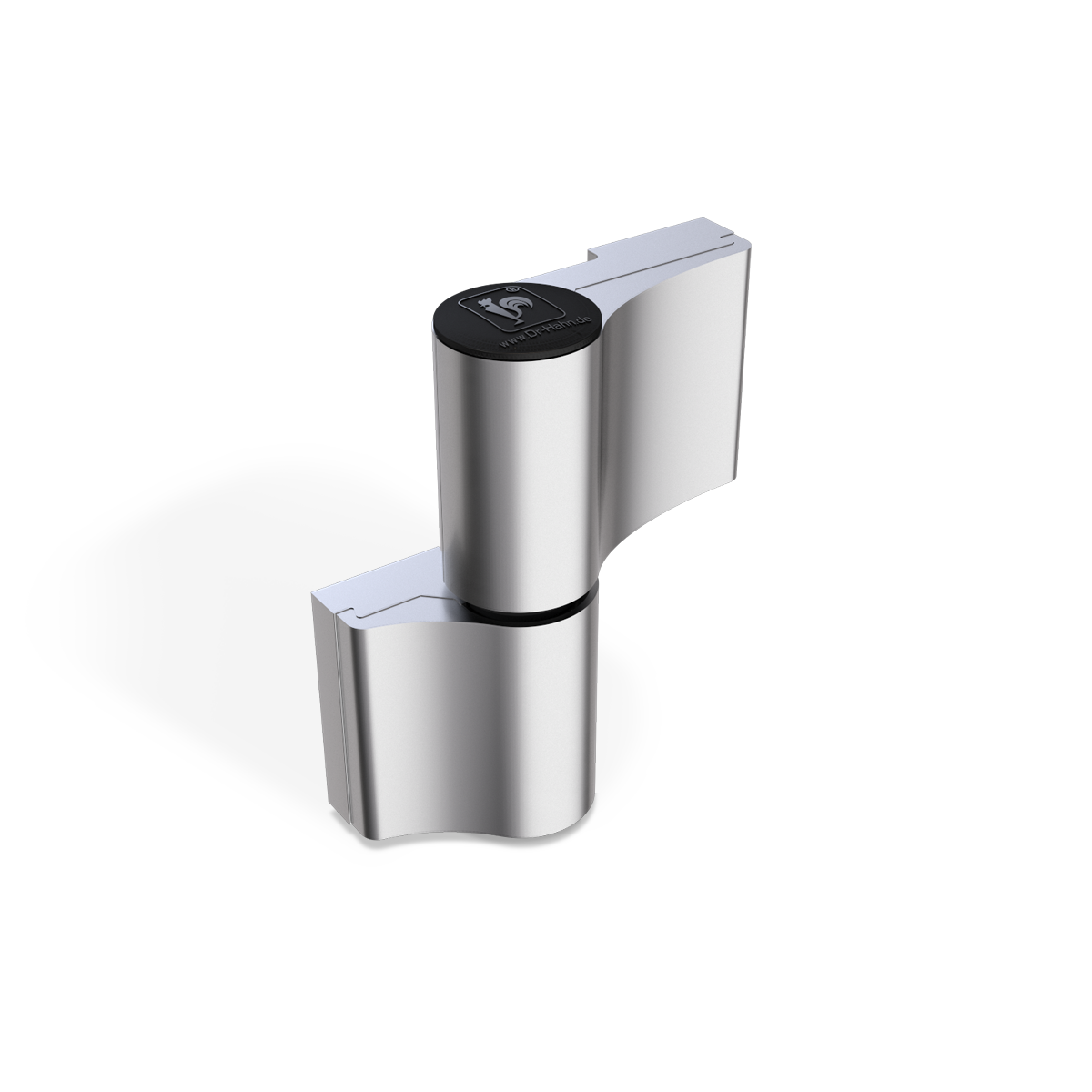

TÜRBAND 4 AT, 2-段式

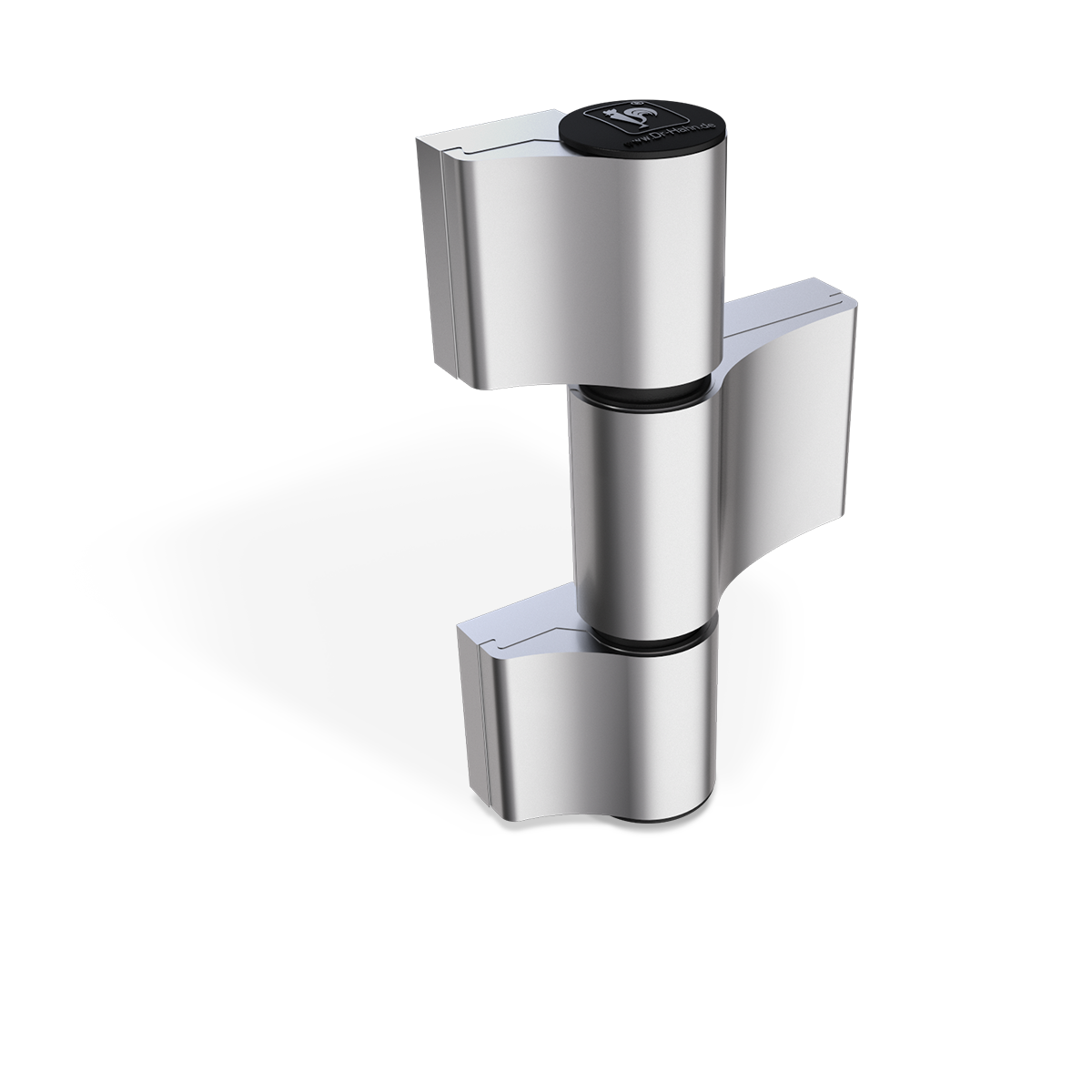

Türband 4 AT, 3-段式
