这款合页适用于许多应用场合。Hahn 60 AT 系列可以在几乎所有的型材系统上被广泛运用。合页的门框和门扇部分各自配有无需保养的轴套,以便长期使用。相对于几十万的循环次数,它改善了滑移性能。旋转合页在6个方向进行调节 - 通过单人操作和无需拧松固定螺丝。Hahn锚固螺栓与60 AT 系列的组合给工场带来更多的稳定性和增值性.
Areas of application
主户门
侧户门
特种门
室内门
室外门
住宅户门
材料
由挤压铝制成
固定方式

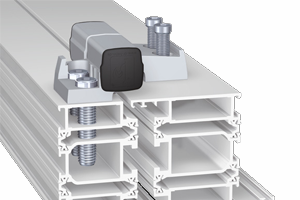

通过锚固螺丝,锚固螺栓或者通过15和21mm宽度的背板固定
规格
二种轴心距: 20 mm 和 36 mm
承重
根据型材规格最大达到140 kg
调节
门扇在挂住的情况下进行6个方向调节:
水平方向进行无级调节± 2,5 mm
垂直方向进行无级调节+ 3 mm / -2 mm通过调节合页内部的升降螺丝
密封压力调节0.5 mm通过旋转轴套 - 个别的变形产品无法调节密封压力
特别许可
通过防烟和防火大门的检测
颜色规格
阳极氧化处理色和RAL色系所有颜色的合页可以供货
Certification
SERIE 60 AT 2-段式: 4 7 7 0 1 4 0 14
Art
Symbol
hinge class
definition
Service class
4
级别 4: 极为强大的使用。门用合页适用频繁激烈的使用
durability
7
>级别 7: 20万次测试周期(只是门合页)
weight of test door
7
级别 7: 检测门承重160 kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
确保安全使用的基本要求所有合页能够满足。因而这里只有级别 1。
corrosion resistance
4
4级:240小时盐雾试验
intrusion protection
0
级别 0: 不适用防盗门
hinge class
14
级别 14: 该级别合页
分类 SERIE 60 AT (2-段式)
该分类 4 7 7 0 1 4 0 14 表示如下:
(4)表示合页具有很高的性能,(7)是通过20万次开启次数的疲劳试验,门的承重达到(7*) 160 kg ,(0)不适用防火/放烟,(4)耐腐蚀性达到 240 h,可用于(1) 不防盗门上。
