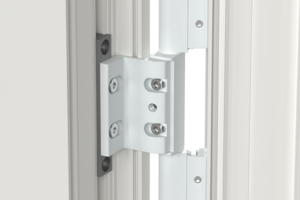

Hahn KT-RKV合页像常见柱式合页一样，固定在槽口里面。据型材截面的设计，三段式合页最多可支撑120公斤的门，而两段式合页最多可承受90公斤。两段式合页借助长销钉来分担作用在合页上的力，并用自攻螺丝固定在框型材的钢衬上。 此外，汉博士还提供了在前端腔体中-仅仅在塑料中-进行预钻孔并且使用较短的销钉和自攻螺丝的可能性，门扇最大80kg承重。
工厂和施工现场高效安装
使用3段式合页，安装和拆卸门扇的特别方便。合页的上部可以轻松地在任何位置安装和卸下，而无需拧松紧固螺丝。然后就先像安装2段式合页一样，安装上门扇，再和合页的上部进行连接和紧固。对于现场安装人员来说，这是一个明显的优点。如果门楣较低，也可以用同样方法把门卸下。
可以在已经安装好的门扇上进行六个方向的调节
材质
由挤压铝制成
固定方式
直接螺丝安装
说明
高差范围 16,5 – 26,0 mm
承重
取决于型材规格：最高120 kg
调节范围
六个方向可以调节 • 水平无极调节 ± 3 mm • 垂直无极调节 ± 3 mm • 密封压力调节 ± 1,0 mm
颜色规格
RAL-色系 所有颜色可选
K85110101 = EV1 黑色塑料部件
K851G0101 = RAL 9016 白色塑料部件
K85190101 = 特殊颜色，例如：银金属色 003
K85110001 = EV1 黑色塑料部件
K851G0001 = RAL 9016 白色塑料部件
K85190001 = 特殊颜色，例如：银金属色 003
K85210001 = EV1 黑色塑料部件
K852G0001 = RAL 9016 白色塑料部件
K85290001 = 特殊颜色，例如：银金属色 003
KT-RKV, 3-段式: 3 7 4 0 1 0/4 (5*) 1 11
Service class
3
3级，常用型。用于经常使用门的合页。
durability
7
>级别 7: 20万次测试周期(只是门合页)
weight of test door
4
4级，试验门质量80kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
确保安全使用的基本要求所有合页能够满足。因而这里只有级别 1。
corrosion resistance
0/4 (5*)
0级：无腐蚀保护/4级：240小时盐雾试验 (5级：480小时盐雾测试*)
intrusion protection
级别 1: 用于防盗门，同时取决于 对各种防盗门的防盗性合页所起的作用进行合理性的评价。
hinge class
11
Class 11: Hinges comply with very frequent use
分类 3 7 4 0 1 0/4 (5*) 1 11 表示如下：
用于重负荷的合页(3) ，已在连续运行 200,000次循环中进行测试 (7) ，80 kg (4)，不适用于防火和阻燃 (0)，最高耐腐蚀等级 (5)，可用于防盗门 (1) 合页等级 (11)。
*) 根据 DIN EN 1670: 2007，腐蚀等级为 5级。 0 级 = 无涂层/阳极氧化门合页，4 级 = 高耐腐蚀性，5 级 = 非常高的耐腐蚀性。
