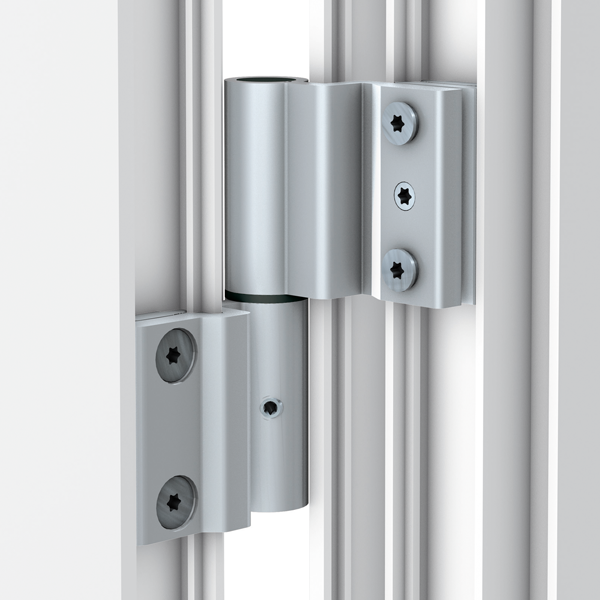

夹式合页NG系列结合了柱式合页的外观要求与夹式合页的简易和效率。小型二段式夹式合页NG通过创新的夹紧螺钉能够承重不超过90kg的门,并提供汉博士通常的标准。 借助与型材相适应的长形合页片,合页能够坚固并且贴合的进行连接,确保高度稳定性。不仅是在水平方向上还是在垂直方向上,小型夹式合页NG调节无需抬起和卸下门扇,调节后也不会出现合页偏移现象。
夹式合页是与型材系统相匹配合页,需要和型材生产商共同协作开发。不同的型材组合需要使用不同规格的合页。在询价和订单加工时需要提供所用型材组合的准确数据。
材料
由挤压铝制成
固定方式
安装固定通过单块夹片
承重

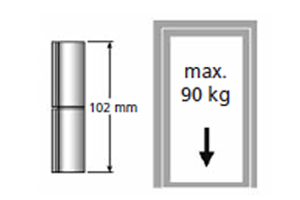

根据型材规格最大不超过90 kg
调节
门扇在挂住的情况下进行4个方向调节
认证
CE-认证根据EN 1935,合页等级12
颜色规格
阳极氧化处理色和RAL-色系所有颜色可选
KLEMMBAND NG 2-段式 小: 4 7 5 0 1 4 1 12
Service class
4
级别 4: 极为强大的使用。门用合页适用频繁激烈的使用
durability
7
>级别 7: 20万次测试周期(只是门合页)
weight of test door
5
级别 5: 检测门承重100 kg
fire resistance
0
class 0: not suited for use on fire and smoke-retardant doors (EN 1634-1)
safty of use
1
确保安全使用的基本要求所有合页能够满足。因而这里只有级别 1。
corrosion resistance
4
4级:240小时盐雾试验
intrusion protection
1
级别 1: 用于防盗门,同时取决于 对各种防盗门的防盗性合页所起的作用进行合理性的评价。
hinge class
12
级别 12: 该级别合页
该分类 4 7 5 0 1 4 1 12 表示如下:
4)表示合页具有很高的性能,(7)是通过20万次开启次数的疲劳试验,门的承重达到(5*) 100 kg ,(0)不适用防火/放烟,第五个(1)表示使用安全,(4)耐腐蚀性达到 240 h,可用于(1)防盗门上,合页级别(12)。
*)此外根据标准EN 1935,完成20次开启次数200 kg承重,和5次开启次数300 kg承重的测试。
